Jaka jest zasada działania osadnika z pochyłą płytą?

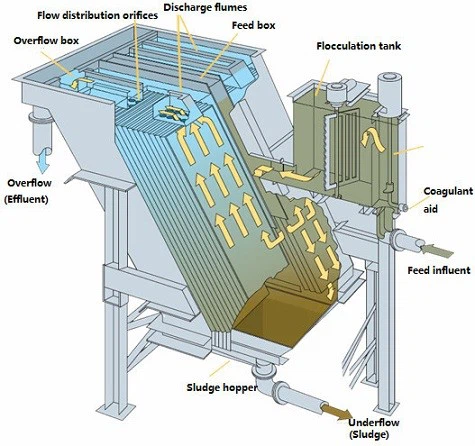

I. Podstawowa zasada działania (w oparciu o teorię płytkiego zbiornika)
Dodając pochyłe płyty do tradycyjnych osadników, przełamuje granicę, zgodnie z którą „głębokość zbiornika decyduje o wydajności sedymentacji”. Kluczowa logika składa się z 3 części:
1. Krótsza odległość osadzania, większa wydajność
W tradycyjnych zbiornikach cząstki osiadają 2-4 m na dnie; w przypadku płyt nachylonych wystarczy je osadzić na odległość 50-100 mm od sąsiedniej płyty. Gdy prędkość osiadania cząstek jest stała, czas osiadania zostaje skrócony do 1/20-1/80 pierwotnego, co pozwala na obsługę większej ilości ścieków w tym samym czasie.
2. Większy obszar osiadania, mniejsze obciążenie
Płyty nachylone są pod kątem 60 stopni, dzięki czemu ich powierzchnia rzutu (prostopadle do przepływu wody) jest znacznie większa niż powierzchnia pozioma zbiornika. Przy tej samej objętości ścieków spada „wskaźnik obciążenia powierzchni” (ścieki na jednostkę powierzchni na godzinę),-cząsteczki mają więcej czasu na osiadanie, zwłaszcza drobne.
3. Osad-samoczynnie przesuwający się, bez zatykania
60 stopni jest bardziej strome niż kąt spoczynku osadu (30 stopni -45 stopni). Osad na płytach zsuwa się na dno pod wpływem grawitacji, bez konieczności stosowania dodatkowego sprzętu do zgarniania i bez zatorów pomiędzy płytami
Ⅱ. Kluczowe parametry projektowe (uproszczone)
|
Część projektowa |
Kluczowe wymagania |
Podstawowa rola |
|
Pochylone płyty |
Odstęp Większy lub równy 50 mm; Długość 1,0-1,2 m; nachylenie 60 stopni; Rozstaw siatki 80-100mm |
Zapobiegaj blokowaniu; zapewnić czas rozliczenia; automatyczne- przesuwanie się osadu |
|
Wysokość zbiornika |
0,5-1,0 m wody nad płytami; warstwa buforowa 1,0 m; Większa lub równa 0,5 m strefy dystrybucji wody |
Stabilny przepływ wody; brak ponownego-zawieszania osadu |
|
Zbiórka ścieków |
Rury perforowane wielorzędowe-; otwory 2 cm pod wodą |
Jednolita kolekcja; brak przyjmowania substancji pływających |
|
Prędkość przepływu (ścieki bytowe) |
0,5-0,7 mm/s |
Unikaj gromadzenia się i szorowania osadu |
Ⅲ. Proste obliczenia projektowe (przykład: ścieki bytowe)
Dany:Objętość ścieków (Q=500m^3/h); prędkość osiadania cząstek (U0= 0.3mm/s)
Kluczowe wskaźniki:Płyty (rozstaw 100mm, długość 1,2m, nachylenie 60 stopni); prędkość przepływu 0,6 mm/s; wysokość zbiorników (0,8 m nad płytami, bufor 1,0 m, dystrybucja 0,5 m, osad 1,5 m)
Kluczowe wyniki:
Całkowita powierzchnia projektowana płyty: ~535m²; ilość płyt: ~450 (szerokość 1m każda)
Szerokość zbiornika: ~45 m (lub 8 kratek × 5,6 m każda); głębokość całkowita: ~4,9m
Ⅳ. Uzyskaj kompletne rozwiązania i bezpłatne próbki
Powyższe stanowi podstawę. Rzeczywiste projekty wymagają dostosowania pod kątem jakości ścieków, warunków na miejscu i standardów.
W sprawie niestandardowych projektów (obliczenia, rysunki, listy wyposażenia) lub bezpłatnych próbek (1-2 płyty do testów) skontaktuj się bezpośrednio z zespołem Juntai. Dzięki 10+-letniemu doświadczeniu zapewniają stabilną pracę i kontrolę kosztów.
